一：5G VR探视系统构成图

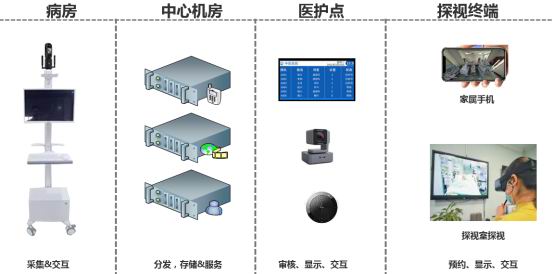

图3：vr探视方案结构图

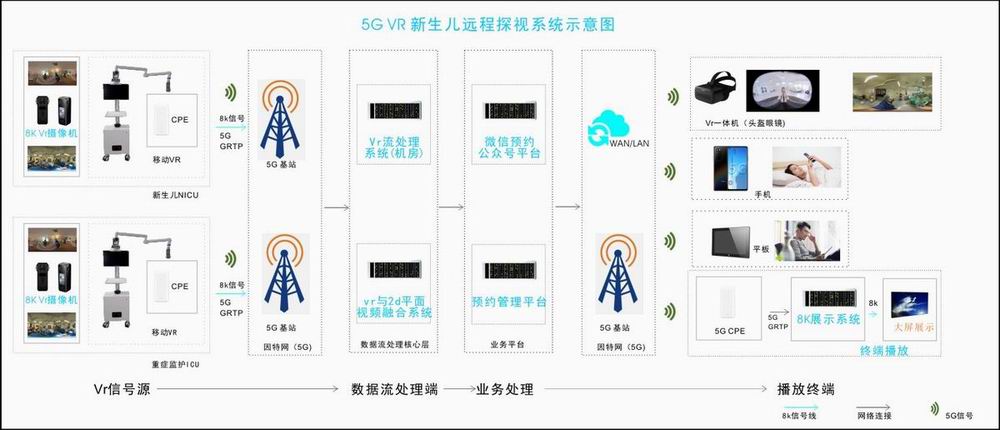

图4：vr远程探视系统运行示意图

二：5G VR探视系统技术核心解析

（一）5G大宽带、低时延的应用基础

三年前的6月6日，工业和信息化部正式发放5G商用牌照，开启了中国通信业的5G时代。记者从工业和信息化部了解到，中国5G已经进入规模化应用关键期。



图5: 5G

截至目前，我国累计建成开通5G基站161.5万个，已建成全球规模最大的5G网络，5G网络覆盖全国所有地市、县城城区和87%的乡镇镇区。5G移动电话用户总数超4.13亿户。5G正在医疗、教育等多个行业领域发挥赋能效应。5G的覆盖使我们整个方案有了基础。利用5G这条“高速公路”实现对快多、更快的需求。

5G VR探视采用5G cpe配合移动端实时8k信号采集，实现5G下高速大码流传输。一些细枝末节也可以丝毫毕现，再加上宽色域和高帧数后，5G超低延时特性使传递的细节信息自然大大提升，这种技术的飞跃能让观众感受到非同寻常的细节和质感，实现一场空间和时间的穿越，给观众带来身临其境的视觉震撼。

（二）8k超高清VR 沉浸式技术使用

（2.1）前端：整套方案采用8k超高清方案设计，相对前一代4k，品质提升4倍。在前端信号端根据病房规划情况，支持新建或者配备移动式的5G+VR智慧探视车，搭载8k VR摄像机、特写摄像机、音频交互终端等设备，支持高质量的采集和传输病房视音频信号，并能和家属端、医生端进行实时交互。前端采用8k VR全景拍摄+近景特写拍摄，实现360度和近景光学放大想结合。突破VR数码变焦基础上，实现近景光学变焦升级。

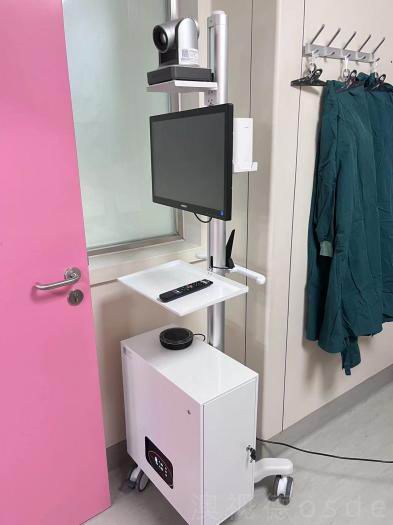

图6：前端移动采集

（2.2）服务端：服务器端8k超高清流引擎节点设计，实现超低延时高码流处理，服务端设立在运营商边缘云上，也可以选择配合医院单独私有化部署。根据并发规模，在中心机房配备服务器硬件资源和网络资源，部署VR直播服务、视频交互服务，预约探视服务用于支撑音视频分发、存储、业务流程管理的服务应用。

在医护交互方面，考虑到院方管理使用者方便，在医护点配置动态信息屏、音频交互终端等设备，提供医护人员探视审核，探视动态查看，医生咨询等服务。

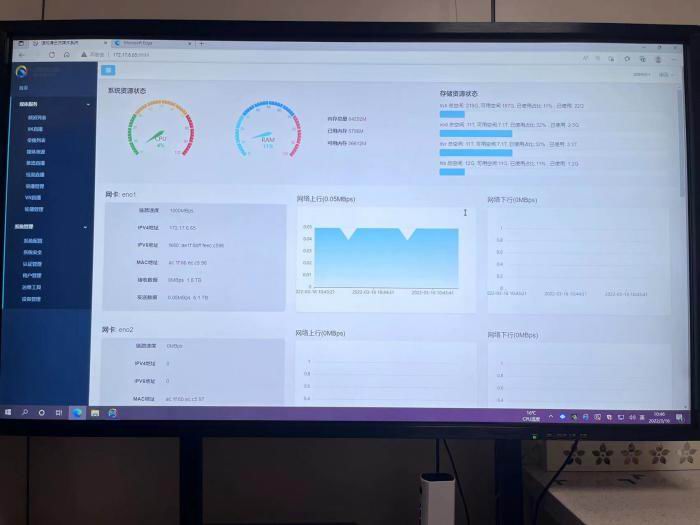

图7：vr服务器端处理平台

（2.3）终端：采用硬件GPU加速方式，实现8k超高清实时解码。VR一体机自带硬解芯片，实现硬解码。整个链路8k设计。根据整体规划，建设VR探视功能室，配备VR一体机、探视终端、大屏一体机等设备，支持8K VR的实时探视和交互，并搭建线上多屏访问平台（手机、平板、电脑等）。手机访问进行预约、探视流程的业务服务能力。

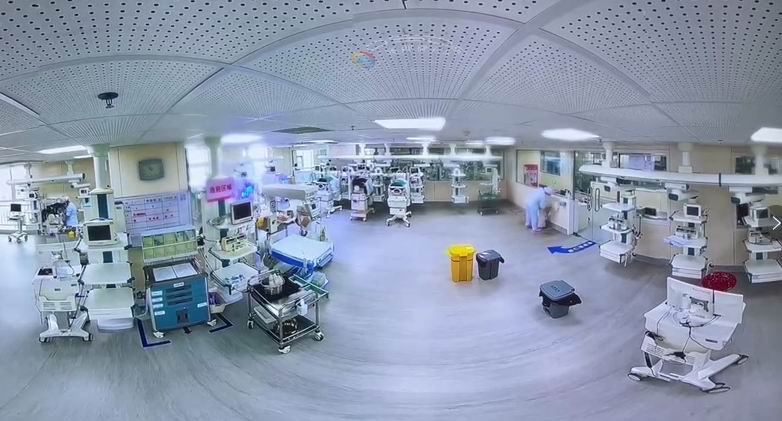

图8：vr探视管理端画面

（三）在线探视预约系统人性化

3.1 微信在线探视预约：

微信已有11亿庞大的基数活动量，为广大群众提供了通讯、娱乐、支付等方式。大部分网友打开手机第一件事必定是打开微信，方案设计者为了照顾到各个年龄端使用者，和方便使用，系统设计第一步，避免客户安装app。尽量在使用者已有的软件内嵌入使用。当然首选微信。非常巧妙的将VR探视也搬到微信生态链内，使用微信公众号与小程序相结合方式，完成在线预约、在线通知、在线观看、在线交互整个过程。患者家属通过手机、微信等设备和应用快捷的发起探视预约，填写患者，信息，关系等信息资料后进行提交。

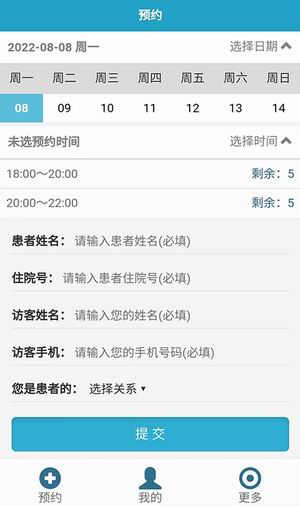

图9：微信探视预约

3.2 微信探视审核：

家属可轻松的发起、执行、管理探视预约和完成探视，在隐私安全方面系统采用多层验证机制，实现相关资料信息快速关联，探视用户仅需填写个人信息和探视患者，时间即可完成预约。使用者进行信息管理和权限分配，支持消息公告服务，支持手机、平板、电脑等多种智能终端设备访问，预约审核完成后，探视申请者能获取相关进度信息，并会在微信里预约时段前收到提醒信息。

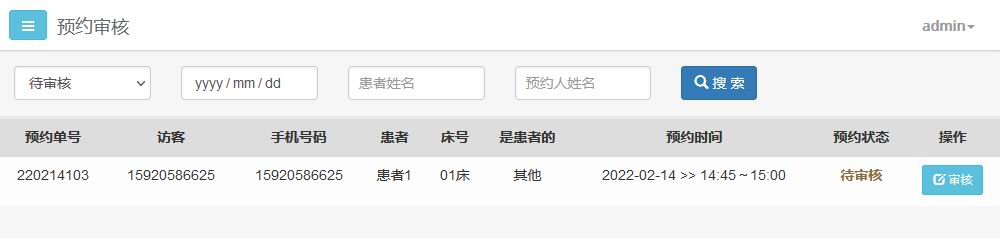

图10：探视预约审核

系统后台可以是否启用审核功能，启用审核后，系统将待审核信息自动推送给相应审核负责人员，预约审核完成后，会将预约成功或预约失败的消息反馈相关用户，整体过程简洁清晰，保障良好的预约管理秩序。



图11：探视预约安排管理

3.3 微信在线VR探视：

无需独立安装app：

在线VR探视采用公众号、小程序进入访问，无需要单独安装独立app，这点作者是比较赞赏的，因为目前很多VR方面观看都要独立安装app，年轻人难度相对低些，而老人，或其他不太熟悉操作的使用者来说难度太大了，最终造成结果就是放弃。



图12：小程序vr探视预约观看

操作简易：

整个使用过程，非常简易，适合任何年龄段的人操作，探视前微信会收到访问的通知和链接，只需要一点既入，支持多个交互业务同时进行，各个业务之间互不干扰，界面全部采用傻瓜式设计，只需要点进入或关闭。支持超高清实时互动，网络正常情况下，交互延时≤350ms,带宽使用情况进行灵活调整，以获得最佳画质或最流畅体验,支持点对对实时音视频互动,或多人实时音视频互动。







图13：探视预约通知

三：5G VR探视系统对“智慧医院”建设的探索

（1）解决人文关怀：当前医院院内信息化基础建设已经有一定的规模。很多设备或系统以功能性为主，但人文关怀建设这块相对缺失，一个良好的医患关系的纽带如果得以加强，无论是医院、医生、患者、家属各自关注的需求都是一非常大的帮助，而这传统探视方面，受限于上线时技术水平等制约，或新些某些探视功能仅限于远程探视，点对点探视等需求，患者、病房、医生很难做到互联互通，视频画面仅限于传统平面视图，且存在画质较低，延迟较大等一些了问题，传统远程探视模式下，等待时间长，探视体验差，并且传统的探视模式已无法满足“互联网+”时代下居民对改善就医体验的渴望。

（2）国家5G新基建新技术的探视应用：这套沉浸式的VR远程探视采用5G网络，完美解决高宽带、低延时的需求，在探索智慧医院5G新基建上是一套能很好解决一线痛点方便老百姓的解决方案。是对新技术给医疗服务行业带来的一次提升。该系统不光使用在探视需求，也能进项远程会诊和示教等方面应用，给智慧医院建设里的智慧医疗注入新活力。

特点：

 全移动端接入

• 手机移动端
• 随时随地接入
• 无需安装app
• 适合任何人群
• 兼容IOS\Android\电脑
• 小程序观看

 在线交流互动

• 超高清晰度
• 多方互动
• 多个并发
• 家属、护士、医生连线
• 手机、电脑、推车混合接入



微信医疗业务

• 微信探视预约
• 审核管理、权限分级
• 手机和大屏交互
• 按角色动态提醒，公众号通知省心高效



超高清8k画幅VR沉浸式体验

• 5G高带宽高实时传输
• 8K、4K超清画质
• H265、H264编解码技术
• VR沉浸式互动交互
